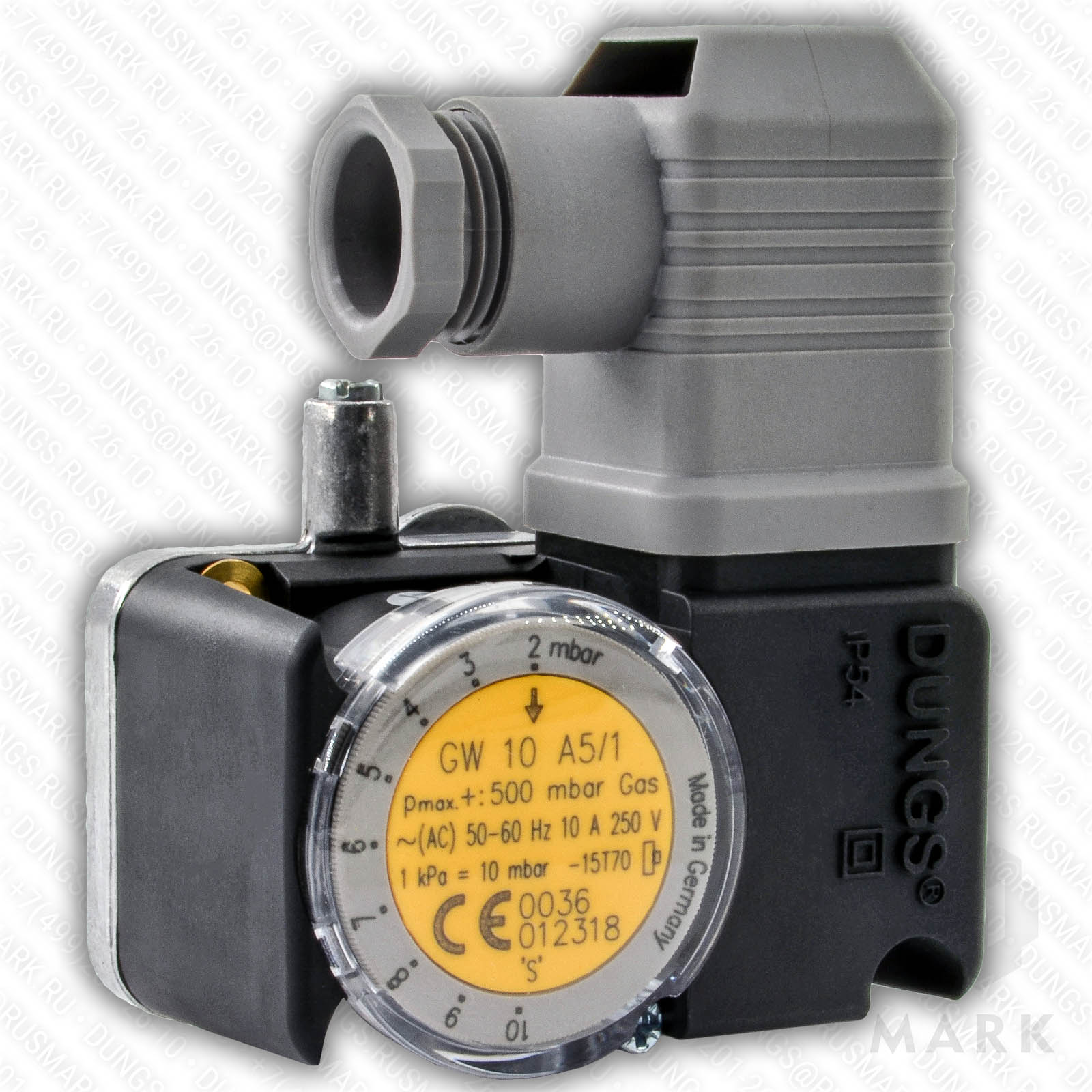

GW 10 A5/1 Датчик реле давления фирмы DUNGS

Описание

• ОписаниеРеле избыточного давления GW 10 A5/1 представляют собой регулируемые компактные реле давления согласно EN 1854 для топочных агрегатов. Они служат для включения, выключения или переключения электрической цепи при изменении действительного значения давления на заданное. Заданный параметр давления (точка переключения) устанавливается с помощью регулировочного колесика со шкалой. В каждой серии в металлический корпус встроен измерительный штуцер.Применение

  Штекер электроподключения DUNGS GDMW Арт. 210318 поставляется отдельно.

  Используется для контроля давления в топочных агрегатах, вентиляционных установках и установках для кондиционирования воздуха. Может применяться для газов семейств 1, 2, 3 и прочих нейтральных газообразных сред.

  Принцип действия

  Реле давления работает по простому принципу в диапазоне избыточного давления. Для работы реле не требуется вспомогательной энергии. Переключающий механизм реагирует на избыточное давление. При повышении или понижении заданного значения давления производится включение, выключение или переключение в электрической цепи.

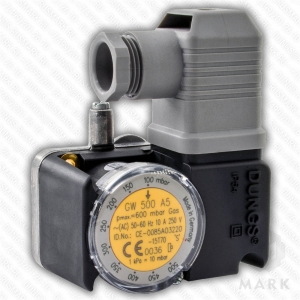

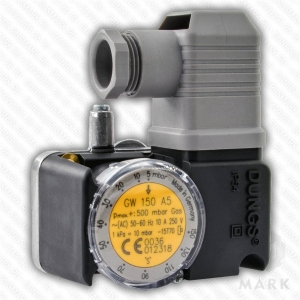

  Датчик DUNGS GW 3 A5, GW 10 A5, GW 50 A5, GW 150 A5, GW 500 A5

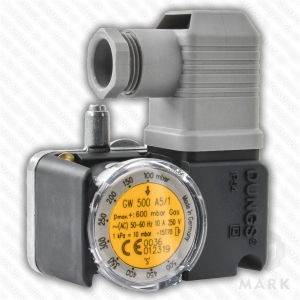

  Датчик DUNGS GW 10 A5/1, GW 50 A5/1, GW 150 A5/1, GW 500 A5/1
  Датчики-реле давления для контроля величины избыточного давления газа.
  При повышении или понижении давления, за границу допустимого значения, контакт замыкается и подается сигнал на управляющее устройство.
  — Регулировочная шкала с цифровыми обозначениями уставок позволяет легко настроить датчик
  — Прост в монтаже и обслуживании
  — Небольшие габаритные размеры
  — Соединение для подачи давления:
  Присоединение через уплотнительное кольцо, на арматуру DUNGS
  GW…A5/1: Длительное время срабатывания при длящихся короткое время отклонениях давления благодаря дополнительному демпфирующему соплу.
  Реле давления для горелок: Elco, Wieshaupt, Ecoflam, Riello, Cib Unigas, Oilon, Baltur, Cuenod, Buderus, Lamborghini, Viessmann, Ferroli
  Cib Unigas: 2160076, 2160077, 2160089
  Ecoflam: 65323019, 65323023, 65310670
  Baltur: 0005040038
  Oilon: 37175098, 37175090
  Elco: 65300839, 13010078, 13010091, 13023736
  Cuenod: 65300839, 13010078, 13010091, 13023736
  Weishaupt: We 691378, We 691379, We 691380
