Описание

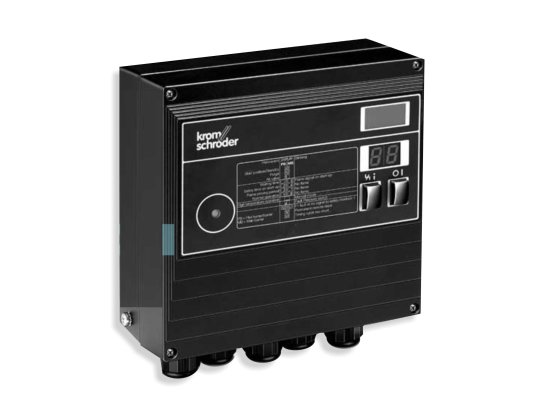

Блок управления горением Kromschroder.
Корпус для установки в шкафу управления, для управления, розжига и контроля газовых горелок с импульсным, модулирующим или ступенчатым регулированием. Для непрерывной работы с контролем ионизации или УФ-контролем с использованием УФ-датчика Kromschroder UVD. Прерывистый режим работы с УФ-датчиком Kromschroder UVS. Длительный срок службы за счет сменного модуля питания для отказоустойчивых выходов. Отображение состояния программы, параметров агрегата и сигнала пламени. Ручной режим работы. Диагностика и настройка параметров установки через оптический интерфейс с помощью программного обеспечения для ПК BCSoft.
Стандартная версия.
Сертификат ЕС, сертифицирован для систем до SIL 3 (соответствует PL e).
Напряжение сети: 230 В переменного тока, 50/60 Гц.
Нет системы проверки клапана.
Нет контроля мощности.
Контроль пламени с помощью ионизации или УФ-сигнала.
Соединительные клеммы с усилием пружины.
Индивидуальная упаковка.
Контроль пламени: ионизация.
01 Порог отключения, горелка/пилотная горелка: 5 мкА.
07 Попытки запуска горелки/пилотной горелки: 1.
09 Перезапуск: нет.
Время безопасности при работе: 1 с.
52 Предохранительный клапан (VPS): V2.
61 Минимальное время работы горелки tB: 0 с.
62 Минимальное время паузы tBP: 0 с.
67 Время работы в ручном режиме ограничено 5 мин.
77 Пароль, определяемый пользователем.
78 Применение горелки: горелка.
94 Первое время безопасности при запуске: 5 с.
95 Период проверки пламени 1 tFS1: 2 с.
80 Связь по шине Fieldbus: с проверкой адреса
Автоматы управления горелкой Kromschroder BCU 560 служат для контроля и управления газовыми горелками в прерывистом или непрерывном режимах работы. Выходы, например, вентилятора, сервопривода и клапанов, подключаются через сменный силовой модуль к управлению горелкой. Все необходимые для работы параметры сохранены на встроенной чип-карте параметризации. Для горелок прямого розжига неограниченной мощности.
Контролируемые выходы для привода и клапанов размещены во вставном силовом модуле. При необходимости его можно просто заменить. BCU можно установить на DIN-рейку в шкафу управления. Съемные клеммные колодки на BCU упрощают установку и снятие. Внешний операторский блок управления Kromschroder OCU доступен в качестве опции для автоматов управления горелкой. Блок OCU может быть установлен в дверце шкафа управления вместо стандартных блоков управления. Сообщения о состоянии программы или неисправностях можно прочитать на OCU. Для регулировки горелки рабочие точки могут быть удобно доступны в ручном режиме с помощью операторского блока управления.
